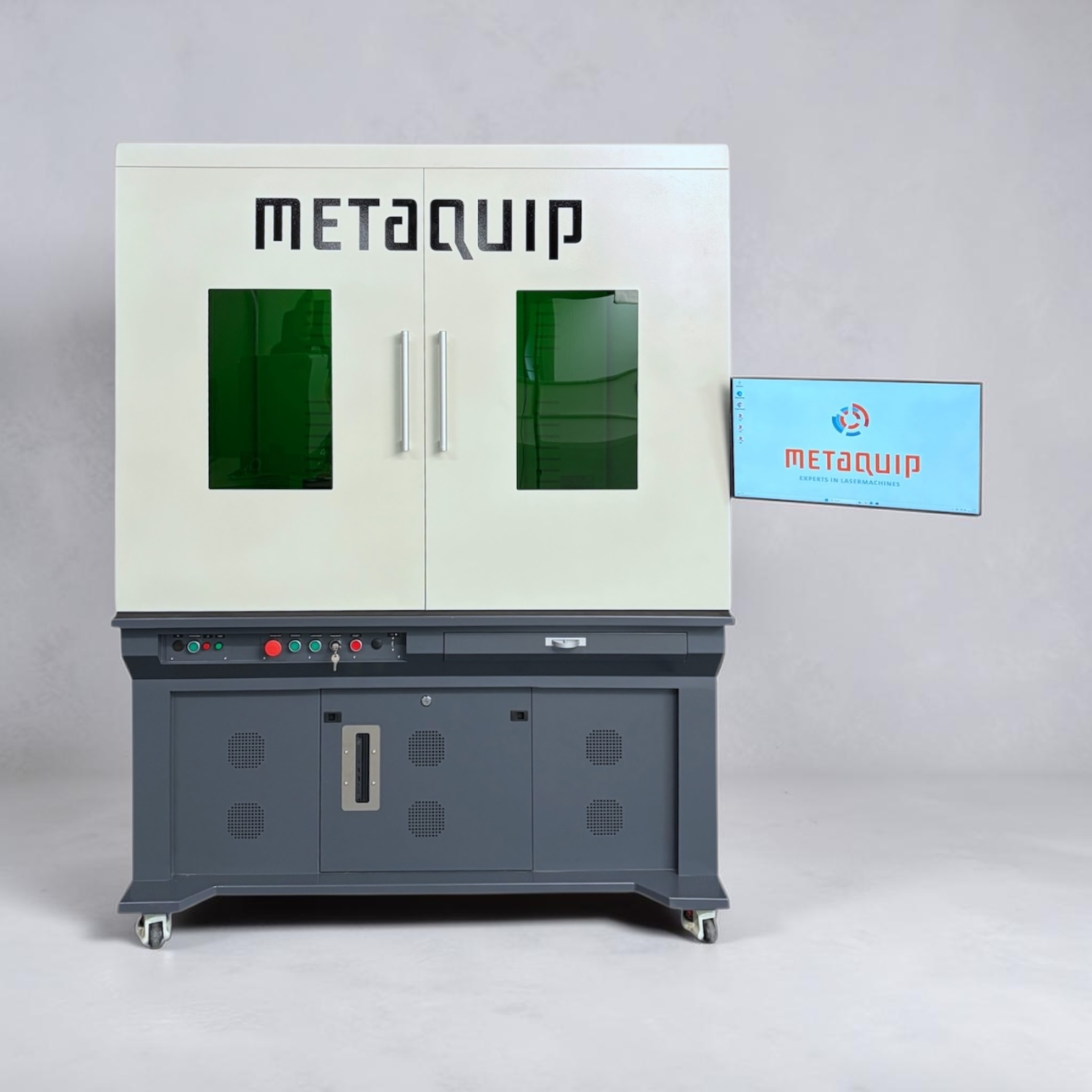

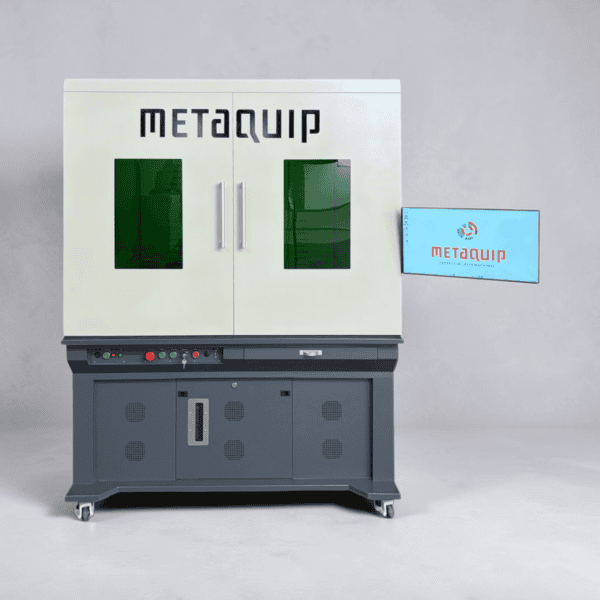

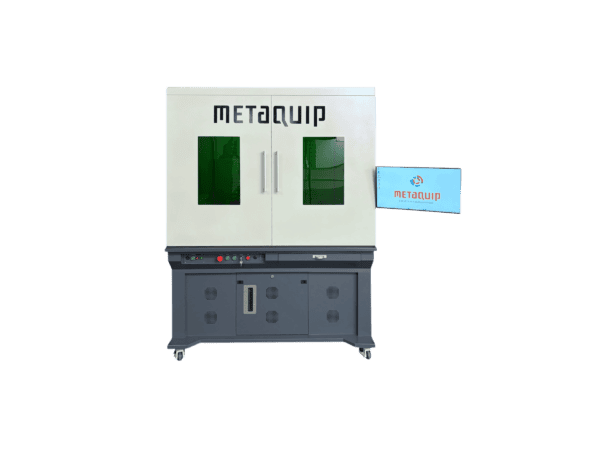

Industriële fiberlaser metaal graveermachine

13.900,0014.990,00

De MetaQuip industriële fiberlaser metaal graveermachine XL series is geschikt voor grotere en zwaardere werkstukken. Fiber laser graveer-en markeermachines worden vooral gebruikt voor het lasergraveren van metalen. Fiber lasers hebben een lange levensduur en markeren in hoge resolutie met korte bewerkingstijd. De industriële fiberlaser metaal graveermachine XL series is ideaal voor het markeren en graveren van typenummers, barcodes, data matrix codes (DMC), QR codes en andere productie informatie op metalen en aluminium onderdelen. Door de grote schuifdeur is het werkgebied maximaal toegankelijk.

  • Laser graveren van metalen, aluminium, spiegels en een aantal kunststoffen op hoge snelheid
  • Toepassingen: serienummers, logos, barcodes, Data Matrix Codes (DMC), QR-codes & afbeeldingen
  • Laser vermogen: 20W, 30W of 50W
  • Werk oppervlak: 100 x 100mm en extra lens voor 200 x 200mm
  • Focus hoogte laser: snel en eenvoudiger instellen van de juiste focushoogte zonder nameten
  • Snel instellen van de juiste focus hoogte door de gemotoriseerde focus instelling met digitale hoogte uitlezing
  • XY tafel: voor nauwkeurig positioneren van objecten
  • Inclusief industriële luchtfilter afzuiging (twv €799) & geïntegreerde industriële computer (twv €500) met lasersoftware
  • CE gecertificeerd en voldoet aan de laser veiligheidsnormen

Vanaf 450 EURO bij u geleverd, geïnstalleerd en inclusief basistraining (NL & BE).

Wissen

Beschrijving

Omschrijving   |   CE & laserveiligheid   |   Standaard meegeleverd   |   Specificaties   |   Levering, installatie & training   |   Garantie

Graveren in hoge resolutie. Korte doorlooptijd.

MetaQuip Industriële fiberlaser metaal graveermachine XL series hebben een lange levensduur, zijn erg betrouwbaar en graveren metalen en een aantal kunststoffen snel en met extreem hoge precisie. Het graveer resultaat is gelijkmatiger en heeft veel meer detail in vergelijking met dezelfde gravering met een conventionele CO2 laser.

Volledig gesloten machine voor maximale veiligheid

Deze gesloten fiber laser machine in de kastmodel uitvoering is een makkelijk te verplaatsen gesloten fiberlaser (laser klasse 3R) die volledig compleet geleverd wordt. Het grote voordeel van een gesloten model is dat u geen laser veiligheidsbril of ander laser veiligheidsmaatregelen hoeft te treffen. De operator en alle andere personen in dezelfde ruimte zijn door de machine constructie en gebruikte materialen veilig voor laserstraling. De fiberlaser kan pas ingeschakeld worden aan als de deur volledig gesloten is.

Productiematig graveren en markeren van metalen

Logo’s, productcodes, typenummers, barcodes, QR codes, …

De MetaQuip fiber laser worden veel gebruikt voor het met hoge precisie graveren van metalen onderdelen maar ook mobiele telefoons, juwelen, horloges en vele andere applicaties. U kunt er ook perfect afbeeldingen mee graveren op metalen en een aantal kunststoffen, waarbij de graveer snelheid tot 10x sneller is dat bij een conventionele CO2 laser. De meeste graveringen zijn binnen een paar seconden geplaatst. Dit resulteert in lagere kosten per gravering.

Industriële fiberlaser metaal graveermachine
Industriële fiberlaser metaal graveermachine

Industriële fiberlaser metaal graveermachine zelf in actie zien?

U bent van harte welkom om te kijken of fiber laser graveer technologie een geschikte oplossing is voor uw graveer of markeer toepassing of applicatie. Neem uw digitale ontwerp of materiaal mee tijdens een demonstratie en we kunnen ter plekke het resultaat bekijken. U kunt het natuurlijk ook opsturen.

Productie fiber laser graveer-en markeermachine XL Open deur

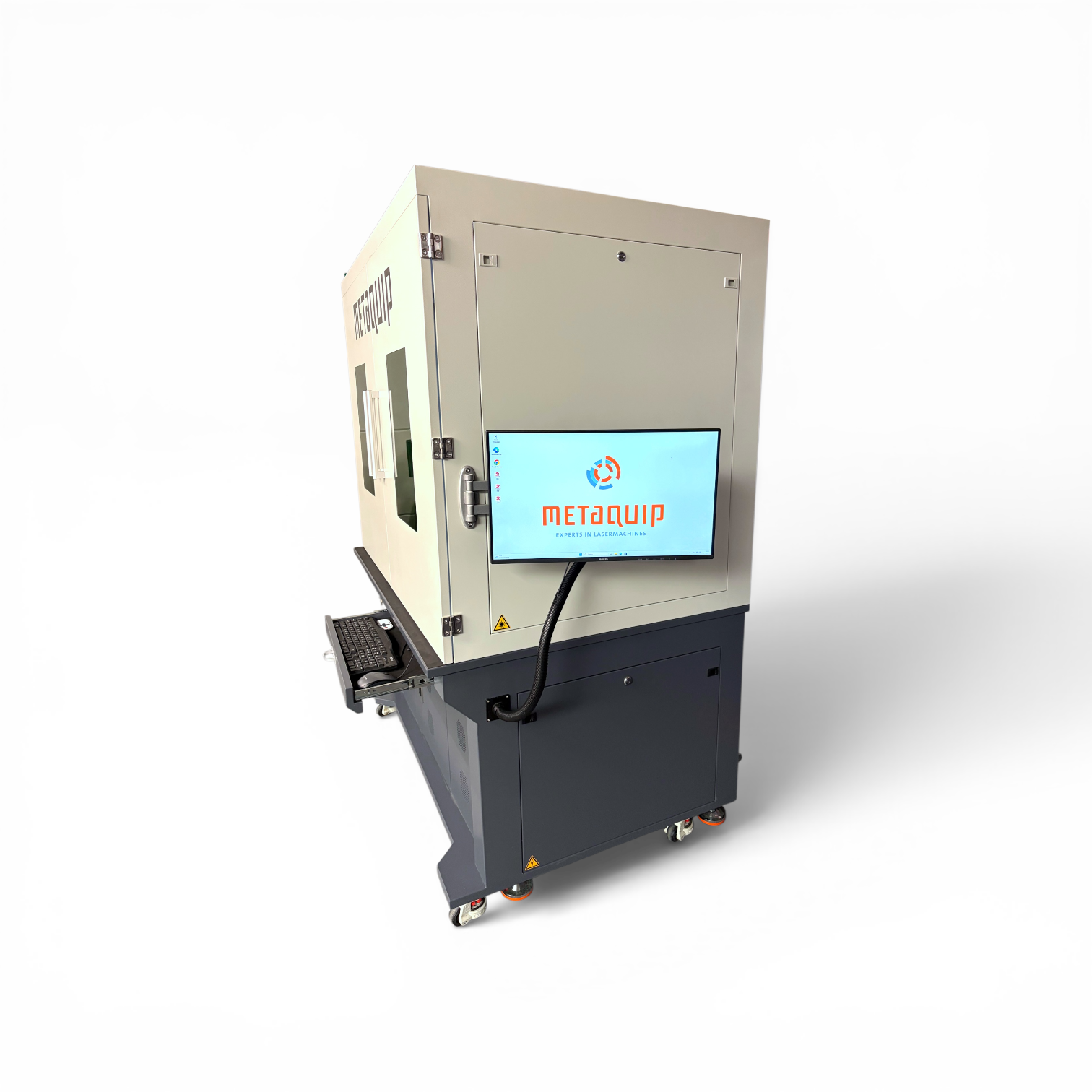

Industriële fiberlaser metaal graveermachine XL series

Extra hoogte

Ten opzichte van de productie fiberlaser graveermachine heeft de XL series een grotere en hogere kast. Hierdoor passen ook grotere voorwerpen eenvoudig in de kast.

Extra grote schuifdeur

De omhoog bewegende schuifdeur zorgt ervoor dat u grotere werkstukken eenvoudig kunt plaatsen. Hierbij heeft u geen last van de deur en maximale bewegingsvrijheid.

Fiber laser hoogte controller (optioneel)

Met de fiber laser hoogte controller kunt u razendsnel de laserkop op de juiste focus hoogte zetten. Ook is het mogelijk om een object te selecteren waarna de lens zich automatisch instelt op de juiste focus hoogte. Geen fouten meer en altijd de juiste focus hoogte.

Productie fiber laser graveer-en markeermachine hoogte controller
Fiber laser hoogte controller
Demonstratie hoogte controller

Snel, accuraat en volautomatisch de focus hoogte instellen

Met een druk op de knop brengt u de laserkop naar precies de juiste focus hoogte. Kies het object dat u wilt graveren en de laserkop beweegt zich volautomatisch naar de juiste focus hoogte meteen klaar om te graveren.

Custom build fiber laser graveer-en markeer machines

Fiber laser graveermachines opnemen in uw productielijn?

MetaQuip ontwikkelt en realiseert ook ook custom build machines op basis van klant specificaties. In een aantal projecten hebben we fiber laser graveer-en markeermachines in bestaande productielijnen geïntegreerd. Ook is het mogelijk om vanuit een centrale aansturing uw producten of onderdelen van een uniek typenummer of barcode te voorzien. Automatische product aan- en afvoer en volautomatische aansturing- en foutmelding terugkoppeling op afstand.

Toepassingen & materialen

Industriële fiberlaser metaal graveermachines worden veel gebruikt in de maakindustrie voor het markeren van onderdelen of producten. Eenvoudig plaatsen van logo’s, type nummers, QR en barcodes. Daarnaast zien we veel toepassingen in de creatieve industrie, zoals juweliers, maar ook voor het personaliseren van relatiegeschenken of smartphones.

Materialen die met een fiberlaser gegraveerd kunnen worden zijn alle metalen (zoals RVS, ijzer, staal, metaal, zilver, goud, titanium enzovoorts) maar ook een aantal kunststoffen (zoals ABS), spiegels en natuursteen (leisteen, marmer, graniet). Ga naar de volledige materiaallijst…

Wilt u weten of een fiberlaser geschikt is voor het graveren van uw materiaal? Met wat simpele tests kunnen we samen snel bepalen wat het best mogelijke resultaat is.

Metalen objecten lasergraveren met fiber laser
Zilver lasergraveren
Staal lasergraveren met fiber laser markeermachine
Staal lasergraveren
Aluminium lasermarkeren met fiber laser graveermachine
Aluminium lasergraveren
spiegel lasergraveren met fiber laser
Spiegel lasergraveren

Laservermogen & werkoppervlak

MetaQuip levert de gesloten kast industriële fiberlaser metaal graveermachine met laser vermogens van 20, 30 of 50 Watt. Met hogere laser vermogens kunt u in per graveer stap een diepere gravering zetten. Deze fiber laser graveermachine wordt geleverd met twee lenzen, een waarmee u een werkoppervlak van 100 x 100mm krijgt en één voor één werkoppervlak van 200 x 200mm. Bij het grotere werkoppervlak wordt het laservermogen wel over een groter gebied geprojecteerd, waardoor het laservermogen per oppervlakte eenheid lager wordt. We helpen u graag met het kiezen van het juiste vermogen en werkoppervlak voor uw toepassing.

Industriële fiberlaser metaal graveermachine werkoppervlak
Graveer oppervlak bij verschillende lensen

Werking

Deze gesloten kast industriële fiberlaser metaal graveermachine bestaat uit een tafel waarin zich de laserbron, volledige aansturing en industriële computer bevinden. Deze wordt via een optische fiber aangesloten op de fiberlaser kop die op het statief geplaatst is. Met dit statief kan de juiste focuslengte worden ingesteld (de afstand tussen de lens en het werkstuk). De fiberlaser kop (de hoogvermogen laserbron) en statief zijn geheel geplaatst in een beschermende kast die voldoet aan de gestelde laser veiligheidseisen. De lasersoftware staat al geïnstalleerd op de geïntegreerde industriële computer.

In de laserkop zit een XY spiegel die met hoge frequentie het oppervlak scant. Deze XY spiegel is volledig afgesloten van de buitenwereld en is het enige bewegende onderdeel in deze machine. Dit garandeert de hoge betrouwbaarheid en lange levensduur van deze machine.

Hoge precisie en resolutie

Fiberlasers werken bij een golflengte van 1064nm. Deze golflengte is perfect geschikt voor het graveren van onder andere (edel) metalen, aluminium en RVS. De gebruikte golflengte van 1064nm is 10x kleiner dan de 10.6um van een CO2 laser. Hierdoor heeft een fiberlaser een veel kleinere spotgrootte dan een CO2 laser, waardoor met extreem hoge precisie en resolutie zelfs de fijnste details moeiteloos gegraveerd kunnen worden.

Productie fiber laser graveer-en markeermachine XL series
Productie fiber laser graveer-en markeermachine

Metaal laser graveren in kleur met MOPA

MetaQuip industriële fiberlaser metaal graveermachines kunnen ook geleverd worden met een MOPA bron. Een MOPA markeer is iets lastiger in te stellen maar heeft de volgende voordelen:

  • Reproduceerbare kleuren graveren op roestvrij staal inclusief echt wit en zwart.
  • Oppervlak is makkelijker te reinigen. Een MOPA markeer laser verruwt het oppervlak niet zoals een fiberlaser.
  • Zwart laser markeren op aluminium plaatjes.
  • Laser markeren op kunststoffen met groter contrast.
MOPA markeer laser machine lasergraveren in kleur

Gebruikersvriendelijke software

MetaQuip industriële fiberlaser metaal graveermachines zijn eenvoudig te bedienen. Met de meegeleverde software is het kinderspel om snel een gravering aan te brengen op uw werkstuk. U kunt met deze software zelf een ontwerp maken, tekst invoeren of een vector ontwerp (logo) importeren vanuit andere ontwerp pakketten zoals bijvoorbeeld Solidworks, Adobe Illustrator of andere (vector) ontwerpprogramma’s. De software ondersteunt importeren van grafische afbeeldingsformaten zoals Coreldraw, AutoCAD, Photoshop en AI, PLT, PCX, DXF, BMP, SHX of TTF. Hiermee kunt u eenvoudig een gravering maken van een afbeelding of foto. Bij de lasersoftware wordt een Nederlandstalige handleiding geleverd.

Onderhoudsvrij

MetaQuip industriële fiberlaser metaal graveermachines zijn zo goed als onderhoudsvrij. In combinatie met de lange levensduur en hoge graveer snelheid maakt dat dit soort machines uitermate geschikt zijn voor inzet in bijna iedere werkomgeving. Bij het werken met fiber lasers komen afhankelijk van het te graveren materiaal mogelijk giftige gassen en kleine (metaal) stofdeeltjes vrij. Voor de gezondheid is het beter deze niet in te ademen. MetaQuip levert daarom al zijn fiber lasers inclusief industriële luchtafzuiging. Naast voorkoming van mogelijke gezondheidsklachten voorkomt de afzuiging ook dat deze (elektrisch geleidende) stofdeeltjes uw fiberlaser niet vervuilen wat de levensduur van de machine ten goede komt.

CE certificering & laserveiligheid

De MetaQuip MetaQuip industriële fiberlaser metaal graveermachines voldoen aan alle geldende CE Europese machinerichtlijnen en laser veiligheidsnormen. Let op dit is niet hetzelfde als het voeren van een CE logo op de machine zoals vaak te vinden is op uit Chinees geïmporteerde lasermachines, dit staat voor ‘China Export’. Een groot van deze lasermachines voldoen niet aan de Europese machinerichtlijnen en laser veiligheidsnormen! Uw leverancier moet altijd de onderliggende documentatie en meetrapporten kunnen tonen. De gesloten fiber lasers zijn klasse 3R laserapparaten. Dit betekent dat in principe de operator en iedereen die zich in dezelfde ruimte bevindt nooit kan worden blootgesteld aan hoog vermogen laserlicht. Daardoor hoeven er verder geen beschermende maatregelen genomen te worden, zoals het dragen van een gecertificeerde laser veiligheidsbril ter bescherming van de ogen.

Lucht afzuiging en filtering

MetaQuip fiber lasers worden standaard geleverd met een industriële luchtfilter, zodat (metaal) stof, damp en gas meteen wordt afgezogen en gereinigd. Gebruik van een goede luchtafzuiging is ten alle tijden aan te bevelen! Deze luchtfilters voldoen aan de gestelde richtlijnen.

BOFA industriele luchtfilters
BOFA luchtfilters

Industriële fiberlaser metaal graveermachine

Standaard meegeleverd

Deze machine wordt standaard volledig compleet geleverd. Levering bestaat uit de volgende onderdelen:

  • Machine bestaande uit gesloten kast met, statief en hoge kwaliteit fiber kop.
  • Maximale Z-hoogte instelling: 800mm.
  • Focus hoogte laser: snel en eenvoudiger instellen van de juiste focushoogte zonder nameten
  • XY tafel: voor nauwkeurig positioneren van (ook zwaardere) werkstukken
  • Lens voor werkoppervlak van 100 x 100mm en een lens voor een werkoppervlak van 200 x 200mm (optioneel lenzen voor ander werkoppervlakken leverbaar)
  • Geïntegreerde computer met lasersoftware geïnstalleerd
  • Industriële lucht afzuiging
  • Nederlandstalige product & software handleiding
  • Levering, installatie en (basis) training

Opties

  • Rotatie module: voor het graveren van ronde objecten
  • 300 x 300mm lens: voor een werkoppervlak tot 300 x 300mm
  • Gemotoriseerde focus afstand instelling (Z-hoogte): Met een druk op de knop de laserkop omhoog en omlaag bewegen, waardoor samen met de focus hoogte laser de juiste focus hoogte heel eenvoudig en snel is in te stellen
  • Schuifdeur in plaats van een rotatie deur
  • Hoogte controller & display
  • Lightburn fiberlaser software (Win, OSX, Linux): eenvoudig te bedienen software. Ondersteunt een groot aantal afbeelding en vector formaten. Ook directe import van pdf bestanden!

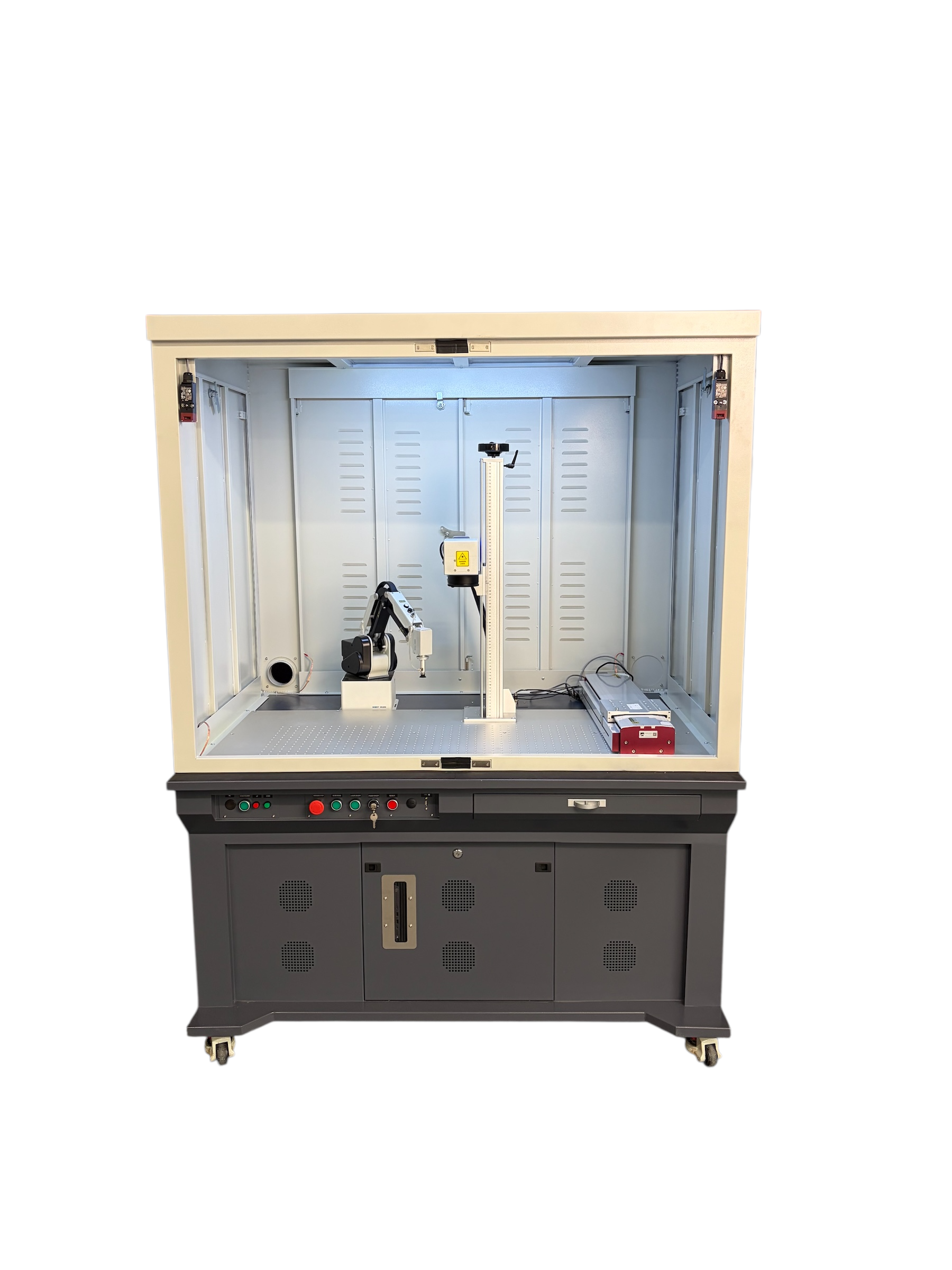

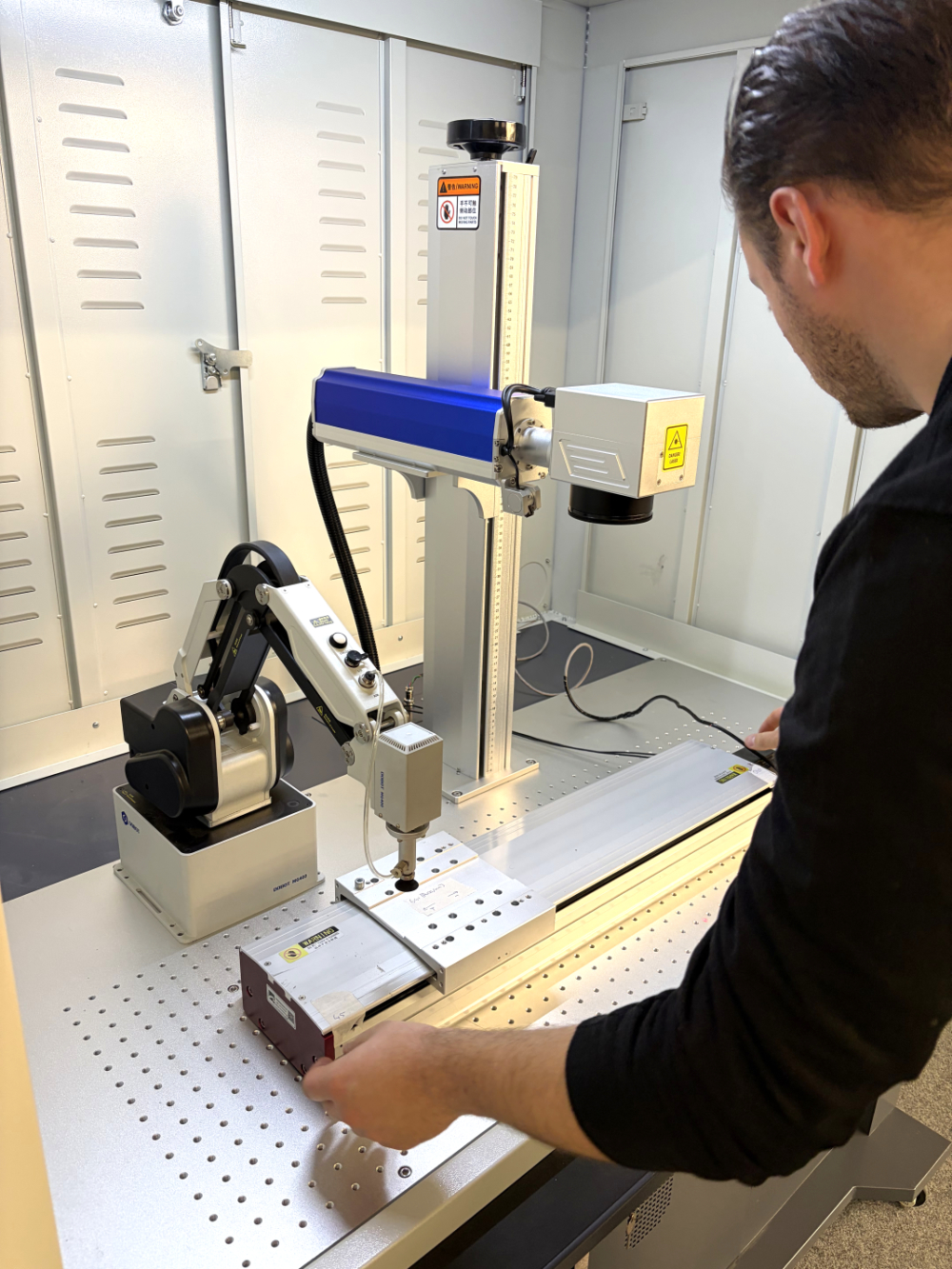

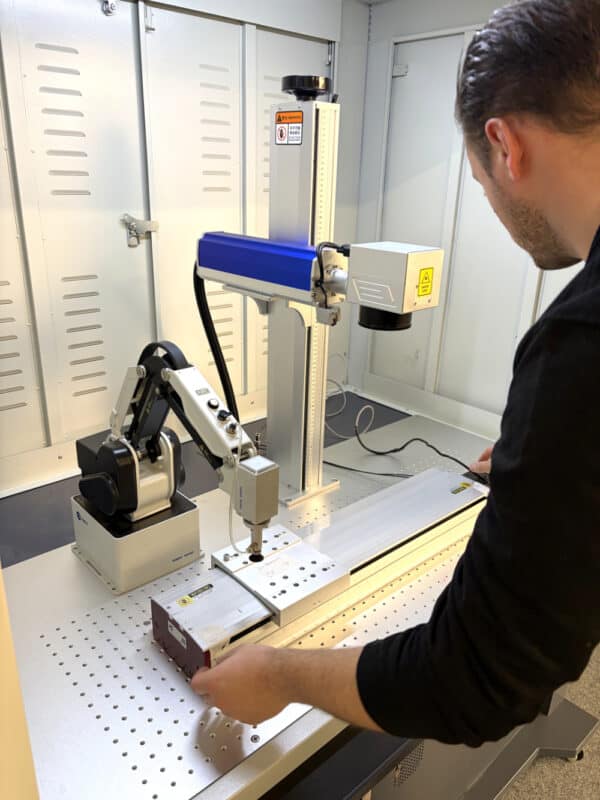

Industriële fiberlaser metaal graveermachine XL Inside
Industriële fiberlaser metaal graveermachine binnenzijde

Technische Specificaties

Industriële fiberlaser metaal graveermachine

  • Werkgebied: 100 x 100mm of 200 x 200 met meegeleverd extra lens. Optioneel is het werkgebied te verkleinen of te vergroten (tot maximaal 300 x 300 mm)
  • Laser type: pulsed, high-energy Raycus laser
  • Golflengte laser: 1064 nm
  • Noodstop schakelaar: ja
  • Sleutel aan/uitschakelaar: ja
  • Herhaal frequentie: 20-100 kHz
  • Laser vermogen: 20 Watt, 30 Watt & 50 Watt
  • Laser uitgangsvermogen: 0-100%
  • Minimale spot diameter: 0.01 mm
  • Minimale lijn breedte: 0.01 mm
  • Lineaire markeer snelheid: 0-12000 mm/s
  • Karakter graveer snelheid: > 800 karakters/sec
  • Herhaalbaarheid +/- 0.001 mm
  • Markeer diepte: 0.01 – 1 mm
  • Koeling: luchtkoeling
  • Voedingsspanning: 230 Vac +/- 10%, 50-60 Hz
  • Machine Vermogen: <500 W
  • Werktafel: Industriële XY werktafel & Z (0-800 mm) instelling
  • Afmetingen [ B x D x H]: 83 x 96 x 182cm
  • Behuizing: gesloten kast model, met geïntegreerde aansturing, laserbron, PC en beeldscherm (aansluiting voor voetpedaal en extra IO poorten)
  • Deuruitvoering: schuifdeur (Z hoogte tot 800mm)
  • Werktemperatuur: 13-28 graden Celsius
  • Omgevingstemperatuur: -40-70 graden Celsius
  • Nederlandstalige producthandleiding (Engels op verzoek)

Software: EzCad gebruiksvriendelijke software

  • Ondersteunde fonts: TrueType, SHX, JSF (Single line font), DMF (Dot Matrix Font), One-dimensional bar code, Two-dimensional bar code, etc.
  • Flexible variabele tekst: wijzigt de tekst in real-time (zoals opnummeren) terwijl de laser aan het graveren is. Koppeling met Microsoft Excel bestanden.
  • Direct inlezen van data via de seriële poort, en tekst-data via het netwerk
  • Tekenen van eenvoudige figuren en curves
  • Plaatjes formaten: bmp, jpg, gif, tga, png, tif…
  • Vector formaten: ai, dxf, dst, plt…
  • Eenvoudige IO operaties om externe apparatuur aan te sluiten
  • Nederlandstalige softwarehandleiding (Engels op verzoek)

Industriële luchtfilter afzuiging: voldoet aan ISO 15012-4: 2016

Levering, installatie & training

Informeer naar de huidige voorraad. Indien deze machine niet op voorraad is, is de levertijd tussen de 11-13 weken. Sneller is mogelijk tegen meerkosten (levertijd 6-9 weken). Deze machine kan worden opgehaald (gratis) of wordt voor een vast tarief geleverd, geïnstalleerd op locatie en krijgt u een basistraining hoe te werken met de machine.

Garantie

2 jaar garantie op de machine, 50.000 uur op de laserbron (verwachte levensduur 50.000 tot 100.000 uur, afhankelijk van de condities waaronder de machine gebruikt wordt).
