Hoge resolutie CO2 laser lens

182,00

MetaQuip’s hoge resolutie CO2 laser lens is de perfecte uitbreiding op uw CO2 lasermachine om met heel hoge precisie te lasersnijden of lasergraveren met maximale scherpte en resolutie. Door de kleinere laserspot diameter ten opzichte van de standaard lens kunt u het materiaal nauwkeuriger en preciezer bewerken.

  • Lasergraveren met maximale scherpte en resolutie
  • Lasersnijden van dunne materialen met hoge precisie
  • Snel wisselen tussen de standaard lens en de hoge resolutie graveer lens
Wissen
Artikelnummer: MQ-HR-LENS Categorie:

Beschrijving

Lasergraveren en lasersnijden met fijnere details en meer scherpte

Met MetaQuip’s hoge resolutie laser lens kunt u lasersnijden met fijnere details en scherper resultaat lasergraveren. Deze hoge resolutie laser lens past op iedere standaard CO2 laser machine.

Standaard CO2 laser lens

De nauwkeurigheid van een laser machine wordt mede bepaald door de spot diameter die de laser realiseert. Standaard worden de volgende laserlenzen gebruikt, afhankelijk van het gebruikte laservermogen:

  • 50mm focus afstand voor 40-60W lasers
  • 63mm focus afstand voor 80W en hoger

Laserspot diameter en scherptediepte

De spot diameter en de scherptediepte (de mate waarin de lens gefocusseerd blijft in het materiaal) hangen af van de focusafstand van de laser lens.

Lasersnijden van dikkere materialen

Voor het lasersnijden van dikke materialen is het aan te raden om, naast meer laservermogen, een laser lens te gebruiken met een grotere scherptediepte. Hierdoor blijft de lichtenergie ook dieper in het materiaal nog steeds geconcentreerd, zodat er genoeg energie is om het materiaal te verdampen en er een goede en volledige doorsnijding ontstaat.

CO2 laser lens spot diameter en scherptediepte
Hoge resolutie CO2 laser lens LITE

Hoge resolutie CO2 laser lens

Lasergraveren en snijden met hoge precisie

Het nadeel van de grotere scherptediepte en spotdiameter is dat bij het lasersnijden van dunne materialen en bij lasergraveren het resultaat minder scherp is. Daarom komt MetaQuip nu met de hoge resolutie CO2 laser lens set.

Verschil standaard en hoge resolutie CO2 laser lens

Hieronder ziet u de resultaten waarbij we steeds met dezelfde laserinstellingen hebben gewerkt.

Hout lasergraveren

Rechts ziet u het verschil van lasergraveren met een CO2 laser machine in hout met

  • Standaard CO2 laser lens (boven)
  • Hoge resolutie CO2 laser lens (onder)

Zoals u ook in onderstaande detail foto’s kunt zien is de gravering egaler en de details strakker gegraveerd. Bij beide lenzen zijn precies dezelfde laser instellingen gebruikt.

Hout lasergraveren met hoge resolutie CO2 laser lens
Co2 laser precisie lens voor precies graveerwerk
Precies graveerwerk met CO2 precisielens. Bovenste 2 met standaard lenzen, onderste met hoge resolutie lens.

Strakkere lijnen bij lasergraveren van hout

Links ziet u het verschil van CO2 lasergraveren met en zonder de precisie lens.

  • Standaard CO2 laser lens (boven en middelste ‘bakstenen muur’)
  • Hoge resolutie CO2 laser lens (onder)

De lijnen zijn strakker en fijner. Voor nauwkeurig graveerwerk een must.

Stempels lasergraveren

Rechts ziet u het verschil van lasergraveren met een CO2 laser machine van een stempel in rubber met

  • Standaard CO2 laser lens (onder)
  • Hoge resolutie CO2 laser lens (boven)
Stempels lasergraveren verschil in CO2 lenzen
Stempel lasergraveren met hoge resolutie

Ook hier kunt u zien dat de gravering egaler is en strakker qua details. Bij beide lenzen zijn precies dezelfde laser instellingen gebruikt.

Snel wisselen tussen de standaard en hoge resolutie lens

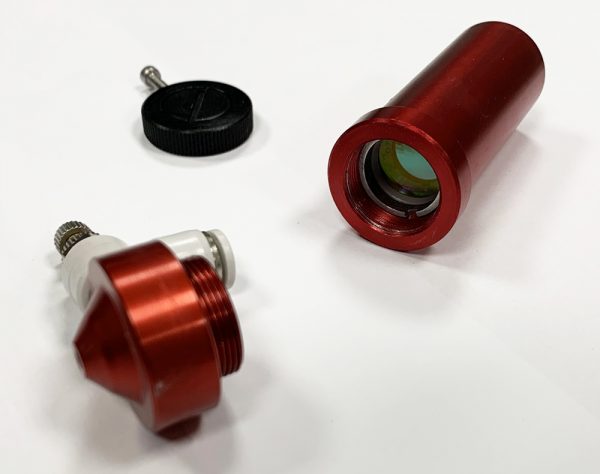

MetaQuip levert een complete set waardoor u snel kunt wisselen tussen de standaard en de hoge resolutie laser lens. De hoge resolutie CO2 laser lens bestaat uit een lens, lenshouder en afstandshouder.
Het installeren van de hoge resolutie laser lens is heel eenvoudig. U draait de standaard laserhouder uit de laserkop en vervangt deze door de hoge resolutie laser lens. Daarna stelt u met het hoogte tool de hoogte in en u kunt starten met lasersnijden of graveren. U kunt over het algemeen uw standaard laser instellingen blijven gebruiken.

Optimaliseren van uw laserinstellingen

Aangezien de laser licht energie in een kleinere spot gebundeld is, moet u mogelijk het laservermogen iets reduceren. Door verder te spelen met de graveersnelheid en de lijnafstand kunt u de maximale laser graveer of snijdt resultaten behalen.

Meer informatie

Heeft u behoefte aan meer informatie over de hoge resolutie laser lens neem dan contact op met het MetaQuip team.

Let op!

Wij adviseren om de hoge resolutie laser lens niet te gebruiken met de autofocus functie, maar de focushoogte handmatig in te stellen met het meegeleverde hoogte tool

Kies de juiste lens voor de juiste machine!

CO2 LITE2

Hoge resolutie CO2 laser lens LITE

Voor de CO2 laser machine LITE2 kiest u onderstaande gele gekleurde lens en lenshouder.

Alle andere CO2 laser machines

Hoge resolutie CO2 laser lens set

Voor alle andere CO2 laser machines kiest u onderstaande rood gekleurde lens en lenshouder.

Deze is te gebruiken bij de:
