Fiber Laser MarkeerMachine – Open

9.199,0017.490,00

De MetaQuip Fiber Laser MarkeerMachine is een open model waarmee het mogelijk is snel werkstukken te wisselen. Ideaal voor seriematige productie. Deze fiber laser machine wordt voornamelijk gebruikt voor het lasermarkeren van metalen, maar ook een aantal kunststoffen zijn snel en met hoge precisie te lasergraveren.  Deze laser klasse 4 machine wordt volledig compleet geleverd.

  • Lasermarkeren van metalen, spiegels en een aantal kunststoffen
  • Toepassingen: serienummers, logos, barcodes, QR codes afbeeldingen
  • Laservermogen: 20W, 30W, 50W of 80W (MOPA)
  • Werkoppervlak: 100 x 100mm en extra lens voor 200 x 200mm
  • Focus hoogte laser: snel en eenvoudiger instellen van de juiste focushoogte zonder nameten
  • XY tafel: voor nauwkeurig positioneren van objecten
  • Inclusief industriële luchtfilter afzuiging (twv €799), CE gecertificeerde laser veiligheidsbril (twv €235) & geïntegreerde industriële computer met lasersoftware (twv €500)

Vanaf 450 EURO bij u geleverd, geïnstalleerd en inclusief basistraining (NL & BE).

    Meer informatie over onze servicecontracten...

    Reset opties

Beschrijving

Omschrijving   |   CE & laserveiligheid   |   Standaard meegeleverd   |   Specificaties   |   Levering, installatie & training   |   Garantie

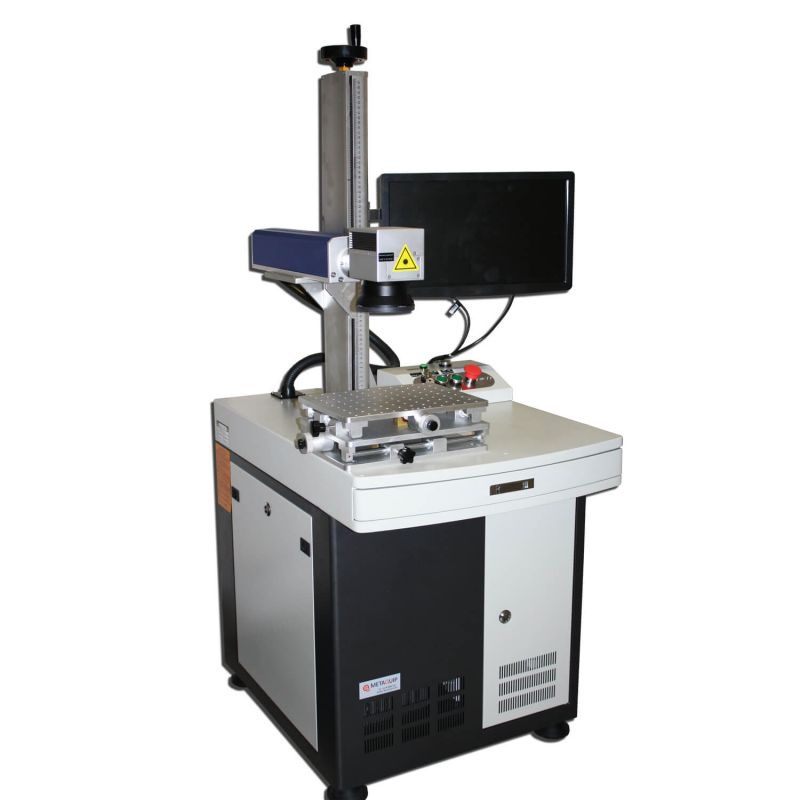

De Fiber Laser MarkeerMachine is een open model laser machine (20, 30 of 50W). Met maximale toegankelijkheid voor snel wisselen van te lasermarkeren objecten. De Fiber Laser MarkeerMachine heeft een lange levensduur, is erg betrouwbaar en markeert en graveert metalen en een aantal kunststoffen snel en met extreem hoge precisie. Het graveer resultaat is gelijkmatiger en heeft veel meer detail in vergelijking met dezelfde gravering met een conventionele CO2 laser.

Maximale toegankelijkheid Open ontwerp van de Fiber Laser MarkeerMachine

De Fiber Laser MarkeerMachine is een open model laser machine (20, 30 of 50W). Het grote voordeel van een open model is dat u maximale toegankelijkheid heeft om (ook grotere) werkstukken eenvoudig en vooral ook snel te plaatsen en na het lasergraveren weer te verwijderen. Ideaal voor het graveren van grote productiematige series.

Compleet geleverd

De meegeleverde XY tafel kunt u gebruiken om een aanslag op vast te zetten en deze nauwkeurig uit te richten, zodat ieder voorwerp na plaatsing meteen goed ligt. MetaQuip kan u helpen om voor uw werkstuk(ken) een op maat gemaakte aanslag te ontwerpen en realiseren, zodat ieder werkstuk altijd meteen goed gepositioneerd is.

Hoge resolutie lasermarkeren

De MetaQuip fiber laser worden veel gebruikt voor het met hoge precisie graveren van metalen onderdelen maar ook mobiele telefoons, juwelen, horloges en vele andere applicaties. U kunt er ook perfect afbeeldingen mee graveren op metalen en een aantal kunststoffen, waarbij de graveer snelheid tot 10x sneller is dat bij een conventionele CO2 laser. De meeste graveringen zijn binnen een paar seconden geplaatst. Dit resulteert in lagere kosten per gravering.

Fiber laser graveermachine XL Laser head. Fiber Laser MarkeerMachine.
Fiber Laser MarkeerMachine

Laservermogen & werkoppervlak

MetaQuip levert de Fiber Laser MarkeerMachine met laservermogens van 20, 30 of 50 Watt. Met hogere laser vermogens kunt u in per graveerstap een diepere gravering zetten. Deze laser machine wordt geleverd met twee lenzen, een waarmee u een werkoppervlak van 100 x 100mm krijgt en een voor een werkoppervlak van 200 x 200mm. Bij het grotere werkoppervlak wordt het laservermogen wel over een groter gebied geprojecteerd, waardoor het laservermogen per oppervlakte eenheid lager wordt. We helpen u graag met het kiezen van het juiste vermogen en werkoppervlak voor uw toepassing.

Fiberlaser werkoppervlak

Werking van de Fiber Laser MarkeerMachine

Deze Fiber Laser MarkeerMachine bestaat uit een tafelkast waarin zich de laserbron, volledige aansturing en industriële computer bevinden. Deze wordt via een optische fiber aangesloten op de fiberlaser kop die op het statief geplaatst is. Met dit statief kan de juiste focuslengte worden ingesteld (de afstand tussen de lens en het werkstuk). De lasersoftware staat al geïnstalleerd op de industriële computer.

Hoge betrouwbaarheid en lange levensduur

In de laserkop zit een XY spiegel die met hoge frequentie het oppervlak scant. Deze XY spiegel is volledig afgesloten van de buitenwereld en is het enige bewegende onderdeel in deze machine. Dit garandeert de hoge betrouwbaarheid en lange levensduur van deze machine.

Hoge precisie en resolutie

Fiberlasers werken bij een golflengte van 1064nm. Deze golflengte is perfect geschikt voor het graveren van onder andere (edel) metalen, aluminium en RVS. De gebruikte golflengte van 1064nm is 10x kleiner dan de 10.6um van een CO2 laser. Hierdoor heeft een fiberlaser een veel kleinere spotgrootte dan een CO2 laser, waardoor met extreem hoge precisie en resolutie zelfs de fijnste details moeiteloos gegraveerd kunnen worden.

Laser-markeren-medische-en-chirurgische-instrumenten-schaar

Offerte, demonstratie of uw eigen materiaal proberen?

 Van harte welkom om de mogelijkheden van Fiber Laser Markeermachines te bekijken met uw eigen materiaal of ontwerp. De beste manier om een goede indruk te krijgen van wat mogelijk is met lasertechniek

Gebruikersvriendelijke software

De Fiber Laser MarkeerMachine is eenvoudig te bedienen. Met de meegeleverde software is het kinderspel om snel een gravering aan te brengen op uw werkstuk.

Vector ontwerpen

U kunt met deze software zelf een ontwerp maken, tekst invoeren of een vector ontwerp (logo) importeren vanuit andere ontwerp pakketten zoals bijvoorbeeld Solidworks, Adobe Illustrator of andere (vector) ontwerpprogramma’s.

Afbeeldingen importeren

De software ondersteunt importeren van grafische afbeeldingsformaten zoals Coreldraw, AutoCAD, Photoshop en AI, PLT, PCX, DXF, BMP, SHX of TTF. Hiermee kunt u eenvoudig een gravering maken van een afbeelding of foto. Bij de lasersoftware wordt een Nederlandstalige handleiding geleverd.

Onderhoudsvrij

De Fiber Laser MarkeerMachine is zo goed als onderhoudsvrij. In combinatie met de lange levensduur en hoge graveer snelheid maakt dat dit soort machines uitermate geschikt zijn voor inzet in bijna iedere werkomgeving.

Toepassingen & materialen

Toepassingen

De Fiber Laser MarkeerMachine wordt veel gebruikt in de maakindustrie voor het markeren van onderdelen of producten. Eenvoudig plaatsen van logo’s, type nummers, QR en barcodes.

Materialen

Materialen die met een fiberlaser gegraveerd kunnen worden zijn alle metalen (zoals RVS, ijzer, staal, metaal, zilver, goud, titanium enzovoorts) maar ook een aantal kunststoffen (zoals ABS), spiegels en natuursteen (leisteen, marmer, graniet). Ga naar de volledige materiaallijst…

zilver

staal

aluminium

spiegel

Fiber Laser MarkeerMachines opnemen in uw productielijn?

MetaQuip levert ook volledige productielijn integraties met het eigen engineering team en in samenwerking met onze development partners. Hierdoor wordt het bijvoorbeeld mogelijk om uw producten volledig traceable te maken door deze in de lijn direct te voorzien van unieke barcodes die erin worden gegraveerd. Automatische product aan- en afvoer en volautomatische aansturing- en foutmelding terugkoppeling op afstand.

Lucht afzuiging en lucht filtering

Bij het werken met fiber lasers komen afhankelijk van het te graveren materiaal mogelijk giftige gassen en kleine (metaal) stofdeeltjes vrij. Voor de gezondheid is het beter deze niet in te ademen. MetaQuip levert daarom al zijn fiber lasers inclusief industriële luchtafzuiging. Naast voorkoming van mogelijke gezondheidsklachten voorkomt de afzuiging ook dat deze (elektrisch geleidende) stofdeeltjes uw fiberlaser niet vervuilen wat de levensduur van de machine ten goede komt.

Metaal laser graveren in kleur met MOPA fiberlaser

MetaQuip fiberlasers kunnen ook geleverd worden met een MOPA bron. Een MOPA markeer is iets lastiger in te stellen maar heeft de volgende voordelen:

  • Reproduceerbare kleuren graveren op roestvrij staal inclusief echt wit en zwart.
  • Oppervlak is makkelijker te reinigen. Een MOPA markeer laser verruwt het oppervlak niet zoals een fiberlaser.
  • Zwart laser markeren op aluminium plaatjes.
  • Laser markeren op kunststoffen met groter contrast.

Een aantal MOPA uitvoeringen leveren we ook met lager geprijsde locale MOPA laserbronnen. Onze standaard fiber lasers maken gebruik van optische componenten van internationale spelers.

MOPA markeer laser machine lasergraveren in kleur

CE certificering & laser veiligheid

Laserveiligheidsklasse 4

De Fiber Laser MarkeerMachine is een open laser machine laser klasse 4 Dit betekent dat in principe de operator en iedereen die zich in dezelfde ruimte bevindt wordt blootgesteld aan hoog vermogen laserlicht. Hiervoor dienen extra beschermende maatregelen genomen te worden, zoals verplicht dragen van een gecertificeerde laserveiligheidsbril ter bescherming van de ogen. MetaQuip levert uitsluitend laserveiligheid brillen van gerenommeerde merken die op alle vlakken aan de Europese veiligheidsnormen voldoen.

Geleverd met inbouwverklaring

Dit sluit echter niet uit dat niemand blootgesteld kan worden aan laserlicht. Daartoe moet ook voor de omgeving waarin de open fiberlaser geplaatst wordt nog extra laser veiligheidsmaatregelen getroffen worden. Hiervoor zit op onze open fiberlasers een aansluiting om te interfacen met externe veiligheidssystemen. Open fiberlasers voldoen zonder deze extra veiligheidsmaatregelen per definitie niet aan de CE machinerichtlijnen. MetaQuip kan u adviseren en ondersteunen in de implementatie van benodigde extra laser veiligheidsmaatregelen.

Standaard luchtfilter – veilig werken zonder gezondheidsrisico’s

MetaQuip levert standaard een industriële luchtfilter mee. Bij het lasergraveren van metalen komen kleine metaaldeeltjes vrij die goed moeten worden afgezogen en gezuiverd zodat de operator deze (schadelijke) deeltjes nooit in de longen kunnen krijgen. Wij staan voor machines waarmee veilig gewerkt kan worden, zonder gezondheidsrisico’s.

Standaard meegeleverd

De Fiber Laser MarkeerMachine wordt standaard volledig compleet geleverd. Levering bestaat uit de volgende onderdelen:

  • Fiber Laser MarkeerMachine bestaande uit tafel met, statief en hoge kwaliteit fiber kop
    Maximale Z-hoogte instelling: 800mm
  • Focus hoogte laser: snel en eenvoudiger instellen van de juiste focushoogte zonder nameten
  • XY tafel: voor nauwkeurig positioneren van (ook zwaardere) werkstukken
  • Lens voor werkoppervlak van 100 x 100mm en een lens voor een werkoppervlak van 200 x 200mm (optioneel lenzen voor ander werkoppervlakken leverbaar)
  • Geïntegreerde computer met laser software geïnstalleerd
  • Laser Veiligheidsbril geschikt voor klasse 4 fiberlaser
  • Industriële lucht afzuiging
  • Nederlandstalige product & software handleiding (Engels op verzoek)
  • Levering, installatie en (basis) training

Opties

  • Rotatie module: voor het graveren van ronde objecten
  • 300 x 300mm lens: voor een werkoppervlak tot 300 x 300mm
  • Gemotoriseerde focus afstand instelling (Z-hoogte): Met een druk op de knop de laserkop omhoog en omlaag bewegen, waardoor samen met de focus hoogte laser de juiste focus hoogte heel eenvoudig en snel is in te stellen
  • Extra laserveiligheidsbrillen: ter bescherming van ogen van andere personen in dezelfde ruimte
  • Lightburn fiberlaser software (Win, OSX, Linux): eenvoudig te bedienen software. Ondersteunt een groot aantal afbeelding en vector formaten. Ook directe import van pdf bestanden!

Technische Specificaties

  • Werkgebied: 100 x 100mm of 200 x 200 met meegeleverde extra lens. Optioneel is het werkgebied te verkleinen of te vergroten (tot maximaal 300 x 300 mm)
  • Laser type: pulsed, high-energy Raycus laser
  • Golflengte laser: 1064 nm
  • Noodstop schakelaar: ja
  • Sleutel aan/uit schakelaar: ja
  • Herhaal frequentie: 20-100 kHz
  • Laser vermogen: 20 Watt, 30 Watt & 50 Watt
  • Laser uitgangsvermogen: 0-100%
  • Minimale spot diameter: 0.01 mm
  • Minimale lijn breedte: 0.01 mm
  • Lineaire markeer snelheid: 0-12000 mm/s
  • Karakter graveer snelheid: > 800 karakters/sec
  • Herhaalbaarheid +/- 0.001 mm
  • Markeerdiepte: 0.01 – 1 mm
  • Koeling: luchtkoeling
  • Voedingsspanning: 230 Vac +/- 10%, 50-60 Hz
  • Machine Vermogen: <500 W
  • Werktafel: Industriële XY werktafel & Z (0-800 mm) instelling
  • Afmetingen [ B x D x H]: 60 x 75 x 140cm
  • Behuizing: open tafelmodel, met geïntegreerde aansturing, laserbron, PC en beeldscherm (aansluiting voor voetpedaal en extra IO poorten)
  • Werktemperatuur: 13-28 graden Celsius
  • Omgevingstemperatuur: -40-70 graden Celsius
  • Nederlandstalige producthandleiding

Software: EzCad gebruiksvriendelijke software

  • Ondersteunde fonts: TrueType, SHX, JSF (Single line font), DMF (Dot Matrix Font), One-dimensional bar code, Two-dimensional bar code, etc.
  • Flexible variabele tekst: wijzigt de tekst in real-time (zoals opnummeren) terwijl de laser aan het graveren is. Koppeling met Microsoft Excel bestanden
  • Direct inlezen van data via de seriële poort, en tekst-data via het netwerk
  • Tekenen van eenvoudige figuren en curves
  • Plaatjes formaten: bmp, jpg, gif, tga, png, tif…
  • Vector formaten: ai, dxf, dst, plt…
  • Eenvoudige IO operaties om externe apparatuur aan te sluiten
  • Nederlandstalige softwarehandleiding

Laserveiligheidsbril (meer informatie of extra brillen bestellen…)

  • Optische Dichtheid: > 5 over het gehele bereik
  • Optische Dichtheid: > 6 van 950 tot 1070nm
  • CE certificering: EN207 markering: 840-950 DIRM L5, 950-1070DM L5, IR L7 & 1070-1090 DIRM L5.
  • Zichtbaar licht doorlatendheid: 50%

Industriële luchtfilter afzuiging: voldoet aan ISO 15012-4: 2016

Levering, installatie & training

Informeer naar de huidige voorraad. Indien deze machine niet op voorraad is, is de levertijd tussen de 11-13 weken. Sneller is mogelijk tegen meerkosten (levertijd 6-9 weken). Deze machine kan worden opgehaald (gratis) of wordt voor een vast tarief geleverd, geïnstalleerd op locatie en krijgt u een basistraining hoe te werken met de machine.

Garantie

2 jaar garantie op de machine, 50.000 uur op de laserbron (verwachte levensduur 50.000 tot 100.000 uur, afhankelijk van de condities waaronder de machine gebruikt wordt).

Extra informatie

Uitvoering

Standaard, MOPA, MOPA-L
