FC6060 Faserlaser-Schneidemaschine Metall

Müheloses Laserschneiden von Metall!

Die Faserlaser-Schneidemaschine FC6060 von MetaQuip schneidet mühelos eine große Anzahl von Metallen wie Kohlenstoffstahl, Edelstahl und Messingplatten. Die Kanten sind superglatt, sodass eine weitere Nachbearbeitung in den meisten Fällen nicht nötig ist. Der MQ-FC6060 hat einen Arbeitsbereich von 600 x 600 mm, geeignet für kleines Blattmaterialeignet. Diese Maschine ist ideal für Schulen und KMU aufgrund der begrenzten Stellfläche der Maschine. Der MetaQuip FC6060 ist mit Laserleistungen von 500 bis 2000 W erhältlich.

  • Laserschneiden: Laserschneiden: Kohlenstoffstahl, Edelstahl, Titan, verzinktem Stahl, Messingplatte, etc. ohne Nachbearbeitung
  • Laserleistung: 500 W, 750 W, 1000 W. 1500 W, 2 kW
  • Arbeitsfläche: 560 x 560 mm
  • Minimale Wartung Keine Spiegel, keine Einstellung des Strahlengangs.
  • Software: Integrierter Computer mit Cypcut-Lasersoftware
  • Sicherheit: Laserklasse 3R - sicher in allen Situationen ohne zusätzlichen Schutz.
  • Zertifizierung: CE - erfüllt alle Maschinenrichtlinien



Beschreibung

Materialien   |   CE & Lasersicherheit   |   Service & Unterstützung   |   Spezifikationen   |   Lieferung, Installation & Schulung   |   Garantie

Faserlaser-Schneidemaschine Metall – FC6060

Die Faserlaser-Schneidemaschine Metall FC6060 ist der kleinste Faserlaser im Faserlaser-Schneidemaschinen-Portfolio von MetaQuip zum Laserschneiden von Metall. Mit dieser Lasermaschine können Sie ebene Bleche perfekt laserschneiden. Die Faserlaserschneidemaschine Metall hat einen Arbeitsbereich von 600 x 600 mm. Aufgrund der begrenzten Abmessungen eignet sich diese Faserlasermaschine sehr gut für Schulen und kleine Unternehmen mit begrenzter Stellfläche.

MQ FC6060 Faserlaser-Schneidemaschine Metall - Vorderseite
FC6060 Faserlaser-Schneidemaschine Metall
Vorführung des Faserlaserschneiders FC6060

Metalllaserschneiden ohne Nachbearbeitung

Die Faserlaser-Metallschneidemaschine MQ-FC6060 schneidet ohne weitere Nachbearbeitung mit hoher Geschwindigkeit und äußerster Präzision durch eine große Anzahl von Metallen. Diese Maschine arbeitet mit einer direkten Faserquelle, was eine hohe Zuverlässigkeit und begrenzte Wartung gewährleistet. Die Maschine ist mit zertifiziertem Laserschutzglas ausgestattet und absolut lasersicher. Dies ist die kleinste und günstigste Faserlaser-Metallschneidemaschine und perfekt für Schulen und KMU.

Vollautomatischer Höhensensor

Die Faserlaser-Schneidemaschine MQ-FC6060 Metall ist mit einem vollautomatischen Höhensensor ausgestattet. Dadurch wird sichergestellt, dass der Laserkopf dem Metall immer perfekt folgt, auch wenn das Material nicht ganz eben ist. Dies garantiert ein perfektes Schnittergebnis. Der Höhensensor tastet die Höhe 1000x pro Sekunde ab und passt die Höhe mit einer statischen Genauigkeit von 10 Mikrometern (50 μm dynamische Antwortgenauigkeit) innerhalb eines Bereichs von 0–25 mm an. Die Fokuseinstellung wird pro Material eingestellt.

MQ FC6060 Faser-Metall-Laser-Cutter-Laserkopf
Faserlaserkopf mit automatischer Höhenverstellung
MQ FC6060 Faser-Metall-Laserschneider-Computer

Bedienfeld mit integriertem Computer

Die Faserlaser-Schneidemaschine MQ-FC6060 für Metall funktioniert genauso logisch wie unsere anderen Faserlaser-Maschinen. Dadurch ist die Maschine einfach zu bedienen und der Bediener kann schnell lernen, sicher mit den Faserlaser-Metalllaserschneidern von MetaQuip zu arbeiten. Die Lasermaschine wird durch das Cypcut-Programm gesteuert, das auf dem eingebauten Computer läuft.

Perfekte Aussicht von allen Seiten!

Die Faserlaser-Schneidemaschine FC6060 Metall hat ein großes (lasersicheres) Fenster an der Vorderseite, damit das Werkstück während der Bearbeitung gut gesehen werden kann. Der FC6060 hat auch ein großes Fenster an der Seite. Auch von dieser Seite ist das Werkstück gut sichtbar. Perfekt für Schulen, in denen Sie die Leistungsfähigkeit der Lasertechnologie für große Schülergruppen sichtbar machen möchten.

MQ FC6060 Faser-Metall-Laserschneider Blick durch das Fenster
Seitenfenster der Faserlaser-Schneidemaschine FC6060 Metall

Vollautomatische Schmierung

Die Faserlaser-Schneidemaschine FC6060 Metall ist mit einer vollautomatischen Schmierung ausgestattet, sodass die Führungen immer gut geschmiert sind.

MQ FC6060 Faserlaser-Schneidemaschine Metallrückseite mit Schmierung
Vollautomatische Schmierung

Materialtyp und Dicke, die geschnitten werden können

Kohlenstoffstahl, Edelstahl, Aluminium, Titan, verzinkter Stahl, verzinktes Blech, Kupferlegierungen und viele andere Metalle. Die Dicke des zu schneidenden Metalls hängt von der Laserleistung und dem verwendeten Schneidgas ab. Zum Schneiden von Aluminium oder Kupfer ist eine höhere Laserleistung erforderlich. Richtlinien:

Richtlinien für die Schnittstärke von Metall
Metalllaserschneiden mit dem FC6060

Fokuseinstellung manuell oder automatisch

MetaQuip hat die Wahl zwischen 2 Arten von Laserschneidköpfen für die Faserlaser-Schneidmaschinenserie:

  • Handbuch Fokuseinstellung des Objektivs
  • Automatische Fokuseinstellung des Objektivs

Es ist immer möglich, auch bei geringeren Laserleistungen einen Autofokus-Laserkopf einzubauen!

Beide Laserköpfe haben die gleiche automatische Höhensensorik . Diese stellt sicher, dass der Laser dem Material während des Schneidens perfekt folgen kann und somit eine stabile Fokushöhe während des Schneidvorgangs garantiert ist.

Manuelle Fokuseinstellung

Für eine geringere Laserleistung von 500 bis 1 kW ist eine manuelle Fokuseinstellung verfügbar. Die Fokushöhe sollte erst nach einem Wechsel der Metallart eingestellt werden. Bei geringerer Laserleistung wird normalerweise dünnes Blech geschnitten, da dieses eine geringere Justiergenauigkeit erfordert. Daher eignet sich hier eine manuelle Fokuseinstellung.

Automatische Fokuseinstellung

Bei höheren Laserleistungen, typischerweise über 1 kW, mit denen dickere Metalle geschnitten werden, liefert MetaQuip standardmäßig eine automatische Fokuseinstellung des Objektivs. Der Bereich der Dicke der zu schneidenden Materialien ist größer, so dass Änderungen in der Fokuseinstellung häufiger vorgenommen werden müssen. Dies bedeutet, dass die Fokuseinstellung nicht nur nach dem Ändern des Metalltyps, sondern auch zwischen verschiedenen Materialstärken eingestellt werden muss. Die automatische Fokuseinstellung macht die Bedienung jedoch einfacher und weniger fehleranfällig.

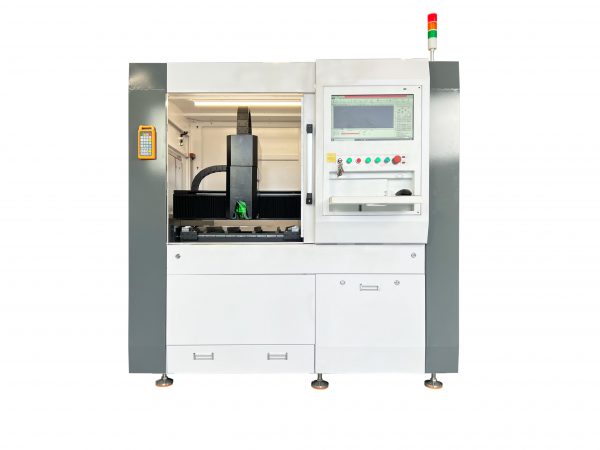

MQ FC6060 Faser Metall Laserschneider Fronttür offen
Leicht zu öffnende Schiebetür

Digitale Alarm-Schneidgas-Durchflusssensoren Durchfluss

Alarm bei niedrigem Sauerstoff- und/oder Stickstoffdruck

MetaQuip liefert die Faserlaser-Schneidemaschine FC6060 Metall standardmäßig mit digitalen Durchflusssensoren für die Sauerstoff- und Stickstoffversorgung. Die Schneidgassensoren sind vollständig in die Software integriert. Ist der Gasdruck zu niedrig oder fällt er aus, beispielsweise weil die Gasflasche leer ist, erhalten Sie eine Warnung auf dem Bildschirm und der Schneidvorgang wird gestoppt. Dies verhindert Schneidschäden am Werkstück und vor allem Schäden am Laserkopf.

Digital einstellbarer Sauerstofffluss

Der Sauerstoffgasfluss ist digital einstellbar. Damit Sie für bestimmte Materialien genau den richtigen Gasfluss auswählen können. Der Gasstrom hat direkten Einfluss auf die Schnittqualität.

Hilfe / Gase schneiden

Zum Laserschneiden von Metallen werden wie oben gezeigt Hilfsgase benötigt. MetaQuip liefert selbst keine Hilfsgase, kann Sie aber diesbezüglich beraten.

Laserschneiden von Metall - Metall - Laserschneidern

Luftabsaugung und Filterung

Die beim Laserschneiden von Metall freigesetzten Metalldämpfe sind gesundheitsschädlich. Eine gute Luftabsaugung und Filterinstallation ist daher erforderlich. MetaQuip kann Sie beraten und Ihnen eine geeignete Lösung wie z BOFA AD2000 oder ein AD4000. Mehr über die Firma BOFA.

Komplett gelieferte Faserlaser-Schneidemaschine Metall

  • MQ-FC6060 Faserlaser-Schneidemaschine Metall mit Fernbedienung und integriertem PC mit Cypcut Laser Software
  • Industrieller Wasserkühler
  • Produkt- und Softwarehandbuch (NL und EN)
MQ FC6060 Faser-Metall-Laserschneider Vorderseite Nahaufnahme
FC6060 vorne

CE-Zertifizierung & Lasersicherheit

Diese Faserlaser-Schneidemaschine für Metall ist eine geschlossene Maschine. Laserklasse 3R daher jederzeit sicher für den Bediener. Die Maschine ist CE-zertifiziert und entspricht den geltenden Maschinenrichtlinien. Diese Maschine ist vollständig mit Sicherheitsverriegelungen ausgestattet, mit einem zugelassenen Not-Aus-Kreis und erfüllt in allen Punkten die geltenden elektrischen Sicherheitsanforderungen.

Service & Unterstützung

MetaQuip bietet umfassende technische Unterstützung bei der Auswahl der richtigen Maschine, zum Aussortieren oder Optimieren der Einstellungen für Ihr System,
und passend für Ihr spezifisches Material oder Produkte. Daher bietet MetaQuip verschiedene Servicemöglichkeiten und Verträge an, abhängig von Ihren persönlichen Wünschen und Anforderungen.

Metall-Laserschneiden von Faserschneidern

Technische Spezifikationen

  • Lasertyp: IPG- oder Raycus-Laserquelle
  • Laserwellenlänge: 1060nm
  • Laserleistung:
    • 500W Schneiden bis zu 6mm (Leistung <7KW)
    • 750 W Schneiden bis zu 10 mm (Leistung <14 KW)
    • 1 kW Schneiden bis zu 10 mm (Leistung <18 KW)
    • 1,5 kW
    • 2,0 kW
  • Arbeitsbettgröße: 560 x 560 mm
  • Schnittgeschwindigkeit: 0-30 m / min (abhängig von Material und Dicke)
  • XYZ-Orientierungsgenauigkeit: <+/- 0,05 mm / m
  • XYZ-Wiederholgenauigkeit: <+/- 0,03 mm / m
  • Minimale Linienbreite: <0,15 mm
  • Maximale Fahrgeschwindigkeit: 120 m / min
  • Maximale Last Arbeitstisch: 500kg
  • Kühlung: Wasserkühlung
  • Arbeitsumgebung: 0-35 ° C
  • Spannungsanforderungen: 220VAC / einphasig, 380VAC 3 Phasen, 50 oder 60Hz
  • Geschlossene Maschine für maximale Lasersicherheit
  • Steuerungssoftware: Cypcut mit CAD- und CorelDraw-Unterstützung
  • Autofokus: Verfolgt auch unebenes Material mit einer Genauigkeit von 10 Mikrometern
  • Tür: zertifiziertes (grünes) Laserschutzglas (Prüfbericht liegt vor)
  • E-kette®: ja
  • Roter Zeiger: Platzhalter
  • Integrierter Computer mit Laser-Software
  • Produkt- und Softwarehandbuch auf Niederländisch oder Englisch
FC1390 Faserschneider-Laserkopf

Möchten Sie ein Angebot, eine Demonstration oder eine Designprobe anfragen?

Sie sind herzlich eingeladen zu sehen, ob die Lasertechnologie eine geeignete Lösung für Ihre Metallschneidanwendung oder Ihr Produkt ist. Bringen Sie Ihr digitales Design oder Material zu einer Vorführung mit und wir können uns das Ergebnis vor Ort ansehen. Natürlich können Sie es auch verschicken.

Lieferung, Installation & Schulung

Erkundigen Sie sich nach dem aktuellen Bestand. Wenn die Maschine nicht auf Lager ist, beträgt die Lieferzeit zwischen 15 und 18 Wochen. Gegen zusätzliche Kosten ist eine schnellere Lieferung möglich (Lieferzeit 6-9 Wochen). Diese Maschine kann abgeholt (kostenlos) oder pauschal geliefert und vor Ort installiert werden. Sie erhalten eine Grundschulung zur Bedienung der Maschine.

Garantie

2 Jahre Garantie auf die Maschine, 50-100.000 Stunden auf die Laserquelle (abhängig von der gewählten Marke und den Einsatzbedingungen der Maschine).

Demonstration?

Vereinbaren Sie einen Termin, um die Faserlaser-Schneidemaschine FC6060 Metal bei MetaQuip in Aktion zu sehen.

MQ FC6060 Faser-Metall-Laserschneider Metall-Laserschneiden

Zusätzliche Information

Laserleistung

500 Watt, 750 Watt, 1000 Watt
