+31 40 8080 193Laser graveermachines voor heel veel toepassingen
MetaQuip heeft een breed laser graveermachine portfolio voor het lasergraveren en lasermarkeren van een groot aantal materialen. Voor verschillende toepassingen en materialen leveren we verschillende laser machines. Laser graveermachines scannen het oppervlak af en verbranden het oppervlak lokaal. Hoe dichter de verbrandingspuntjes bij elkaar staan deste donkerder de gravering (bijvoorbeeld op hout) wordt. Meer achtergrond informatie over lasergraveren vindt u op de (engels) talige wiki over lasergraveren.
Wat is lasergraveren?
Algemeen graveren is het proces van het snijden of snijden van een ontwerp in een hard materiaal. Lasergraveren doet hetzelfde proces met een super gefocuste lichtstraal.
Wat is een laser graveermachine?
Laser graveermachines zijn speciaal ontworpen voor het snijden, etsen, markeren en graveren van harde materialen, waarbij het proces wordt geautomatiseerd door het gebruik van computersoftware.
U ziet waarschijnlijk de hele tijd items gegraveerd op een lasergraveerder zonder het te beseffen. Kijk eens naar zowat elke plaquette op een trofee of de borden op de kantoordeuren op uw werkplek. Deze zijn meer dan waarschijnlijk het product van een lasergraveermachine.
Hoe werkt een laser graveermachine?
Lasergraveerders zijn speciaal ontworpen om laserlicht te focusseren voor het markeren van hout, metaal, glas of ander materiaal met een vooraf geselecteerde gravure, vaak afbeeldingen, schrift of foto’s.
De machine gebruikt lasers om geconcentreerde warmte te produceren die de bovenste laag materiaal verwijdert en uit een item snijdt om het gewenste ontwerp te creëren.
Met behulp van krachtige lasers en spiegels reflecteert de machine een laserstraal op een oppervlak van een object.
Het licht wordt op de juiste afstand gefocust en op het juiste vermogensniveau ingesteld om een markering achter te laten. Te weinig kracht en het snijdt niet in het materiaal, te veel en je kunt door het object heen branden.
Sommige lasers zijn op een XY as gemonteerd en maken bewegingen over het gewenste graveergebied (zoals de meeste CO2 laser graveermachines), vergelijkbaar met hoe een inktprinter op papier afdrukt. Het voordeel van dit soort laser is dat je grotere gebieden kunt graveren.
Andere lasers graveermachines zijn stationair en richten zich op een kleiner oppervlak (zoals de fiber graveerlasers). Het voordeel van dit lasertype is dat het de neiging heeft om sneller te graveren bij hogere vermogens.
Hoe werken lasers?
Laser licht wordt keer op keer geconcentreerd om een krachtige straal te creëren. Er zijn drie belangrijke factoren voor hoe dit werkt: concentratie, energie en richting.
Concentratie
Licht beweegt in golven – op en neer, om zo te zeggen. Een normaal licht heeft een heleboel verschillende, variërende golflengten die elkaar kruisen. Focus nu alle golflengten zodat ze elkaar niet kruisen, maar in plaats daarvan perfect op elkaar aansluiten. Dit betekent ook dat laserlicht extreem krachtig kan worden en gefocust op een enkelvoudig punt.
Energie
Je hebt waarschijnlijk gemerkt dat als je je handen heen en weer beweegt in de badkuip, je behoorlijk sterke golven kunt maken. Als je je handen in de pas blijft houden met de golven die je maakt, worden de golven groter en groter. Een laser doet iets soortgelijks met lichtgolven. Het begint met zwak licht en voegt steeds meer energie toe zodat de lichtgolven steeds geconcentreerder worden.
Geef een krachtbron om die enkele golflengten perfect in de maat met elkaar te verplaatsen en bam! je hebt energie toegevoegd aan je geconcentreerde lichtstraal.
Richting
Het laatste belangrijke onderdeel van laserlicht is dat het directioneel is. In tegenstelling tot een zaklamp die wit licht gelijkmatig over een ruimte verspreidt, creëert laserlicht een strakke straal die veel grotere afstanden kan afleggen. De mooie termen doorbreken: het is sterk gecollimeerd (reist parallel in plaats van zigzaggend).
Laserlicht kan onzichtbaar zijn voor het menselijk oog.
Wat is het graveer proces op de laser machines?
Laser graveermachines kunnen een aantal verschillende graveer processen hebben, maar voor het grootste deel werken ze als volgt:
- Het graveerontwerp is geimporteerd in computersoftware zoals Photoshop.
- Het te graveren object wordt op het werkbed geplaatst.
- De laser graveermachine wordt goed gericht op het oppervlak van het object.
- Het vermogen van de laserstraal wordt ingesteld afhankelijk van de hardheid van het materiaal (hout, staal, goud, enz.).
- De operator start het geselecteerde graveerproces op de computer.
- De laser machine activeert de laser en scant over het gewenste markeergebied op het oppervlak van het object.
- De gravure wordt na voltooiing van de laser machine verwijderd en de graveerresten (roet, metaalscherven, enz.) worden van het oppervlak van het object verwijderd.
- Klaar!
Wat kan gegraveerd worden met een laser graveermachine?
Vrijwel alles kan worden gegraveerd, zolang het een harde ondergrond is.
- Metaal
- Hout
- Glas
- Plastic
- Leer
- Vezel
Wat bij verschillende materialen moet veranderen, is de kracht van het licht en het aantal lichtpulsen per inch (PPI).
Zachtere materialen zoals hout of plastic hebben minder stroom en minder PPI nodig voor duidelijke markeringen. Als je te veel kracht gebruikt, kan het ding dat je probeert aan te passen doorbranden; het gebruik van te veel of te weinig PPI kan een lelijke brandwond achterlaten.
Hardere materialen zoals staal hebben wat meer kracht en PPI nodig om een stempel te drukken.
Wat je wilt, is een balans tussen kracht en PPI die zijn geoptimaliseerd voor de eigenschappen van het materiaal, zodat de verbranding er schoon uitkomt maar ook de integriteit van het object dat je graveert niet aantast.
Maar er is ook veel speelruimte voor de vermogensinstellingen van een lasergraveerder, zodat u echt kunt bepalen welke graveerkwaliteit voor u werkt.
Hoe lang duurt lasergraveren?
Het eenvoudige antwoord: lasergraveren duurt ongeveer 3-5 minuten.
Het uitgebreide antwoord: Lasergraveren kan 5 seconden tot meerdere uren duren. Er moet met nogal wat factoren rekening worden gehouden, zoals het materiaal dat wordt gegraveerd, de grootte van het ontwerp en de kracht van de laser om er maar een paar te noemen.
Hoewel het eigenlijke graveerproces relatief snel kan zijn, kunnen er meerdere, langere stappen nodig zijn bij het voorbereiden van de gravure, zoals het voorbereiden van het ontwerp in de computersoftware, het voorbereiden van het te graveren materiaal en het verwijderen van ongewenste resten na het graveerproces.
Zal een laser gravering slijten?
Kort antwoord: Nee. Laser gravures zijn permanent. De gravure is in het oppervlak van het materiaal gesneden / gebrand in plaats van erop geprint. Een gravure kan na een langere periode wel eroderen, of mechanisch bewerkt worden (schuren) om de gravering te verwijderen. U kunt ook iets overspuiten om een gravure te verwijderen.
Materiaal is de belangrijkste overweging als u zich zorgen maakt over het verslijten van uw gravure. Hoe harder het materiaal, hoe kleiner de kans dat het na verloop van tijd slijt. Zachte metalen zoals goud eroderen sneller dan wolfraam.
Voordelen van lasergraveren met een laser graveermachine
Snelheid
Lasergraveren is een snel process. Een gravering staat afhankelijk van het type laser graveermachine in enkele seconden op het materiaal. Een normale CO2 laser machine is daarop een uitzondering! Deze machine scant het oppervlak met een mechanisch bewegende laserkop waardoor het plaatsen van een lasergravering langer duurt.
Schoon
Er komen verder geen chemicaliën aan te pas bij lasergraveren met een laser graveermachine. Het laserlicht is het enige gereedschap endat werkt volledig contactloos.
Permanente markering
Aangezien het materiaal daadwerkelijk wordt verandert is een lasergravering niet oplosbaar en blijft in de meeste gevallen permanent zichtbaar.
Hoge resolutie
Afhankelijk van de gebruikte golflengte heeft een lasergravering een hoge resolutie die met de meeste andere technieken moeilijk te evenaren is.
Verschillende soorten laser graveermachines
Tijdens het laser graveren wordt het materiaal gedurende een hele korte tijd lokaal verhit, waardoor een verandering van het materiaal oppervlak optreed. Het daadwerkelijke effect is per laser graveermachine anders. Er zijn laser graveermachines die de toplaag weghalen, verbranden, verruwen of echt daadwerkelijk verkleuren. De golflengte van het gebruikte laserlicht bepaald hoe op een bepaald materiaal het graveer/markeer resultaat. Grofweg zijn er de volgende soorten laser graveer machines:
CO2 laser graveermachines
CO2 laser machines worden gebruikt voor het bewerken van met name organische materialen, zoals leer, hout, wat groffer glaswerk en kan (met wat grovere resolutie) ook de toplaag van geanodiseerd aluminium weghalen. Een CO2 laser machine kunt u nogmaal gesproken als lasersnijder en als laser graveermachine gebruiken.
> Bekijk het aanbod van CO2 laser machines
Als u grotere aantallen organisch materiaal wilt gaan bewerken (bijvoorbeeld seriematig lasergraveren van houten kistjes) dan is een CO2 galvo laser graveer machine een betere oplossing. Deze laser graveermachine is ook goed in productielijnen te integreren.
Fiber laser graveermachines
Voor het laser graveren en markeren van metalen worden fiber laser graveermachines gebruikt. Deze machines werken met een laserkop met een XY spiegel erin. Voordeel hiervan is betrouwbaarheid, snelheid, en de hoge resolutie.
Door lokaal een aantal keren op dezelfde plaats te lasergraveren kan ook enigszins diepte gerealiseerd worden. Dit wordt o.a. gebruikt voor kunstenaars en juweliers voor het bewerken van o.a. dun zilver.
> Bekijk het aanbod fiber laser machines
> Bekijk het verschil tussen het laser graveren met een CO2 en fiber laser machine
UV laser graveermachines
UV laser graveer machines gebruiken een andere golflengte speciaal geschikt voor het lasergraveren van delicaat glaswerk en een groot aantal kunststoffen.
> Bekijk MetaQuip’s UV laser graveer machine
> Bekijk ook het verschil tussen een UV en fiber laser machine
Wat maakt MetaQuip’s laser graveermachines uniek?
Continu verbeteren van onze standaard machines
Nieuwe ideeën, functies en aanpassingen verwerken we direct in onze laser graveer machines. Hierdoor zijn onze machines sneller, eenvoudiger te gebruiken en leveren ze met de juiste uitbreidingen de beste resultaten in hun klasse.
Laserveiligheid en machine certificering
MetaQuip levert machines die laser veilig zijn en voldoen aan de geldende laser veiligheidseisen. De consequenties van onveilige machines kunnen groot zijn en daarom nemen wij dit uitermate serieus.
Laser graveer machines van klein tot groot
MetaQuip levert een complete range laser graveer machines. Hieronder vindt u een kort overzicht van de verschillende standaard laser graveermachines die we aanbieden.
Integratie in productielijnen
Daarnaast maken we indien gewenst onze lasermachines ook geschikt voor integratie in een productie proces. Dit kan in de vorm zijn van aanvullende tools om snel objecten te plaatsen, tot aanpassingen zodat de machines in een geautomatiseerde productielijn geplaatst kunnen worden tot software aanpassingen en uitbreidingen.
Scherpe prijzen en goede service
MetaQuip machines worden compleet geleverd en zijn scherp geprijsd. Daarnaast helpen wij mensen graag op weg zodat ze snel zelfstandig met deze machines aan de slag kunnen: en natuurlijk leren wij er ook weer van. U bent van harte welkom om te kijken of lasertechnologie een geschikte techniek is voor uw toepassing of applicatie. Uitbreidingen voor rondgraveren zijn ook beschikbaar.
Meteen klaar voor gebruik
Bij MetaQuip houden we van transparantie: onze laser graveer machines en laser markeermachines worden compleet geleverd en zijn meteen inzetbaar. Al onze lasergraveermachines zijn na aflevering meteen klaar voor gebruik: stekker insteken, afzuiging naar buiten leggen en starten met graveren. Verder helpen we u ook graag op weg om deze machines in te zetten in uw bestaande productie proces.
Maatwerk oplossingen
Tot slot kunnen we ook op uw specificaties, wensen en eisen een machine op maat ontwerpen.
Assortiment MetaQuip laser graveer en markeer machines
CO2 laser graveermachine porfolio – lasergraveren (en snijden) van organische materialen
CO2 laser machines zijn perfect geschikt om een groot aantal materialen te graveren (voor metaal graveren heeft u in het algemeen een fiber laser machine nodig!) en te lasersnijden. Denk hierbij aan een groot aantal kunststoffen, hout, leer, papier, karton enzovoorts. Een complete lijst vindt u hier. Al onze machines zijn voorbereid voor het gebruik van een rotatie module. Deze kunt u later altijd nog eenvoudig toevoegen.
CO2 DESKTOP LITE2 (PLUS)
Instapmodel voor graveren en licht snijwerk. Beschikbaar in 40W en 60W. Nu ook beschikbaar met 60 x 40cm werkbed!
CO2 PRODUCTION
Werkoppervlak van 60 x 40 cm tot 150 x 90 cm en laser vermogens van 60 tot 150W. Autofocus hoogte instellen (verbetert en vernieuwd!). Uitgebreide opties.
Offerte, demonstratie of uw eigen materiaal proberen?
Fiber laser graveermachine portfolio – lasergraveren van metalen
MetaQuip levert een uitgebreide range fiber laser graveer machines voor het lasergraveren van metalen. Hieronder staat een overzicht van de fiber lasers die we standaard aanbieden. Onze fiberlasers worden helemaal compleet geleverd en zijn meteen na levering inzetbaar: stekker insteken en starten met graveren of markeren. Mocht u hulp nodig hebben hoe een fiberlaser in te zetten in uw productieproces of aanpassingen voor grote series dan kunnen we ook helpen.
Dit kan in de vorm zijn van aanvullende tools om snel objecten te plaatsen, tot aanpassingen zodat de machines in een geautomatiseerde productielijn geplaatst kunnen worden en software aanpassingen en uitbreidingen. Tot slot kunnen we ook op uw specificaties, wensen en eisen een machine op maat ontwerpen.
Open fiber laser graveermachines
Maximaal toegankelijk, snel ook grotere objecten graveren, u dient echter wel zelf laser veiligheid voorzorgsmaatregelen te nemen, zoals laserbril en dergelijke. Open fiber laser graveermachines worden normaal gesproken geleverd met een inbouwverklaring.
Gesloten fiber laser graveermachines
Maximale veiligheid voor uw operator, op het moment dat de laser aanstaat kan de operator nooit blootgesteld worden aan laserlicht. Deze machines zijn laserklasse 3R machines.
LITE – open
Open fiberlaser machine. Eenvoudig te verplaatsen. Laserklasse 4 machine.
- (Edel) metalen en aantal kunststoffen
- Laservermogen: 20, 30W
- Werkoppervlak*: 100x100mm & optioneel lens voor 70x70mm
- Industriële luchtafzuiging
- Maximale Z-hoogte: 700mm
- CE gecertificeerd. Laserklasse 4.
Compact – open
Open fiberlaser met aanstuur computer met lasergraveer software. Laserklasse 4.
- (Edel) metalen en aantal kunststoffen
- Laservermogen: 20, 30 of 50W
- Werkoppervlak*: 100x100mm & extra lens voor 200x200mm
- Industriële luchtafzuiging
- Externe computer met lasersoftware
- Maximale Z-hoogte: 800mm
- CE gecertificeerd. Laserklasse 4
- Eenvoudig te verplaatsen
Tafel – open
Open tafel model fiberlaser met geïntegreerde PC met lasergraveer software. Klasse 4 lasermachine.
- (Edel) metalen en aantal kunststoffen
- Laservermogen: 20, 30, 50 of 100W
- Werkoppervlak*: 100x100mm & extra lens voor 200x200mm
- Industriële luchtafzuiging
- Geïntegreerde computer met lasersoftware
- Maximale Z-hoogte*: 800mm
- CE gecertificeerd. Laserklasse 4
- XY tafel & focuslaser
- Snel plaatsen van voorwerpen in productieomgevingen
Desktop – gesloten
Bureau model fiberlaser. Interessant voor kleinere objecten en beperkte ruimte. Klasse 3R.
- Goud, zilver, metaal, titanium en aantal kunststoffen
- Laservermogen: 20, 30 of 50W
- Werkoppervlak: 65x65mm & extra lens voor 100x100mm
- Industriële luchtafzuiging
- Externe computer met lasersoftware
- Maximale Z-hoogte*: 600mm
- CE gecertificeerd. Laserklasse 3R. Veilig werken zonder laserbril.
- Graveren van kleine objecten. Ideaal voor juweliers. Past op ieder bureau
- Rotatie module voor kleine voorwerpen (ringen) inbegrepen
Production
Maximale veiligheid voor uw operator. Ingericht voor productie. Laserklasse 3R.
- (Edel) metalen en aantal kunststoffen
- Laservermogen: 20, 30, 50 of 100W
- Werkoppervlak*: 100x100mm & extra lens voor 200x200mm
- Industriële luchtafzuiging
- Geïntegreerde computer met lasersoftware
- Maximale Z-hoogte*: 800mm
- CE gecertificeerd. Laserklasse 3R. Veilig werken zonder laserbril.
- XY tafel & focuslaser
- Veelzijdige machine met uitgebreide mogelijkheden
- Draaideur (optioneel te leveren met schuifdeur
- Optioneel ook leverbaar met gemotorizeerde up/down functie en digitale hoogte uitlezing
Opmerkingen
- Werkgebied – optioneel ook leverbaar in 65 x 65mm of 150 x 150mm werkoppervlak
- Maximale Z hoogte – optioneel is deze ook verkrijgbaar met een geautomatiseerde Z-as hoogte instelling.
Speciale laser graveermachines
Tampondruk Cliche laser graveermachine
Lasergraveer uw eigen clichéplaten, flexibel, snel en kosteneffectief. MetaQuip heeft in samenwerking met Tampo Techniek Nederland BV (TTN) een complete oplossing gerealiseerd waarmee u zelf clichés kunt maken.

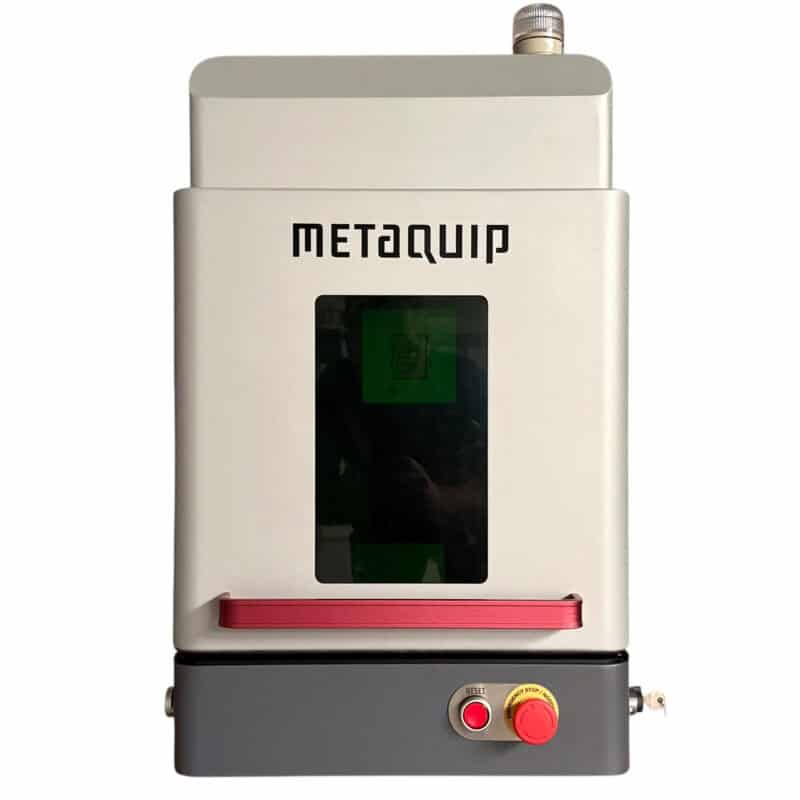

UV laser graveermachine voor kunststof
Industriële UV lasers voor graveren en markeren van PCB materiaal, een groot aantal kunststoffen of glas. Snel, goed contrast en makkelijk te programmeren. Graveringen staan permanent en zonder gebruik van inkten in het materiaal.

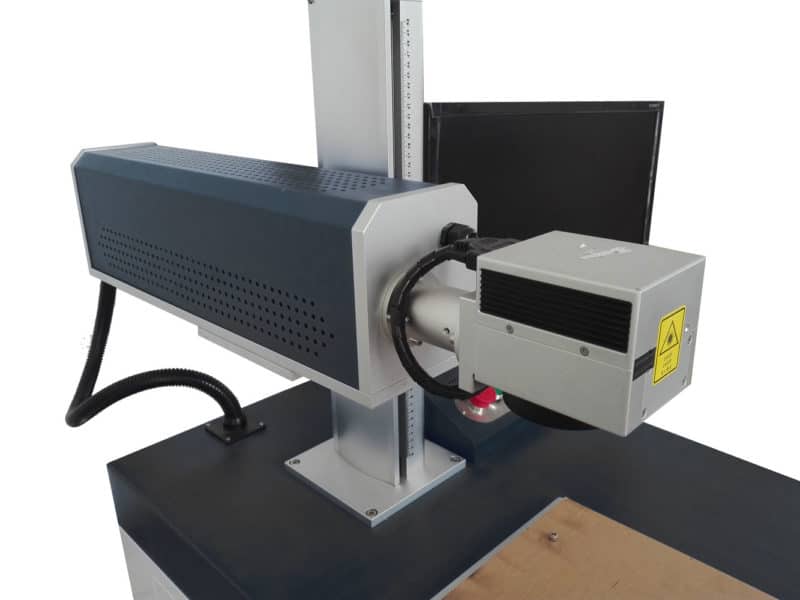

CO2 Galvo laser graveermachine
Lasergraveringen tot 5x sneller dan met standaard CO2 lasers. Metalen buis met lange levensduur en geen bewegende delen.
